Clema Serie UK
Características
• Pie universal utilizable sobre
carriles simétricos NS 35... y NS
32...
• La serie de bornes universales de
tornillo UK posee características
típicas determinantes para la
utilización próxima a la práctica.
• Distribuidor de potenciales opcional
con puentes fijos en el centro del
borne o mediante puentes de
inserción en el receptáculo de
conexión.

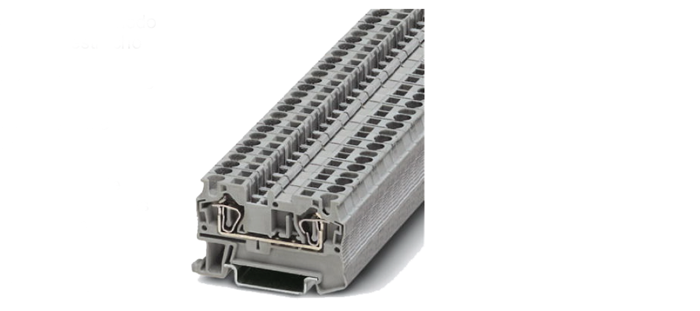

Clema Serie ST
Características
• La construcción compacta y la conexión frontal ofrecen al mismo tiempo ahorro de espacio y un cómodo cableado en el espacio más estrecho.
• El foso funcional continuo doble ofrece todas las posibilidades de la distribución de potencial y admite accesorios de pruebas.
• El receptáculo de conexión grande permite el alojamiento de conductores con puntera y cuellos aislantes en sección nominal.
• Comprobado para aplicaciones ferroviarias.

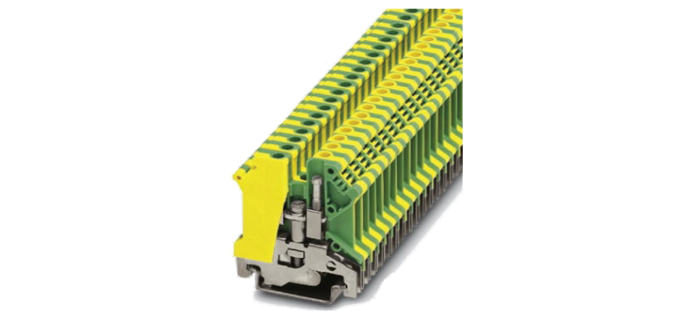

Clema p/Tierra Serie UK
Caracteríticas
Borne de tierra para carril.
Tipo de conexión: Conexión por tornillo.
Nº de polos: 1, Sección: 0,2 mm² - 6 mm²
AWG: 24 - 10.
Anchura: 6,2 mm.
Color: amarillo-verde.
Tipo de montaje: NS 35/7,5, NS 35/15, NS 32

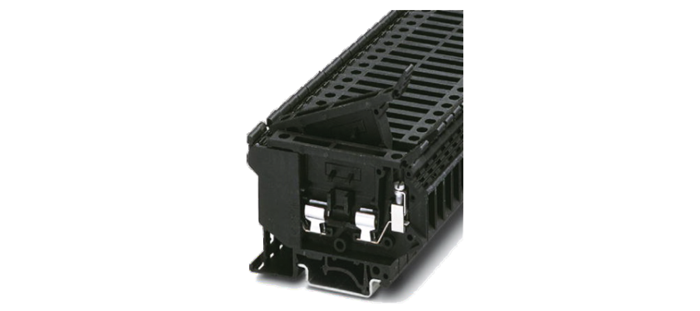

Clema Portafusibles U T4
Características
Borne para fusible, para cartucho fusible G,
Sección: 0,2 - 4 mm².
AWG: 26 - 10.
Anchura: 8,2 mm.
Color: Negro
Variantes con indicación luminosa
Rotulable en superficies grandes
La palanca de retención se para en posición final

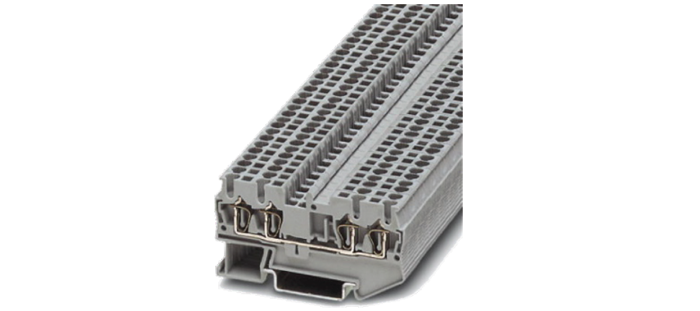

Clema Serie ST 2.5 Quattro
Características
Borne de paso, Tipo de conexión: Conexión
por resorte, Sección: 0,08 mm² - 4 mm²,
AWG: 28 - 12, Anchura: 5,2 mm, Color:
gris, Tipo de montaje: NS 35/7,5, NS 35/15
Puenteado transversal con cualquiera de
los diversos bornes mediante el sistema de
puente enchufable continuo FBS.
Distribuidor de potencial compacto,
mediante la conexión doble se pueden
embornar cuatro conductores a un potencial.
Comprobado para aplicaciones ferroviarias

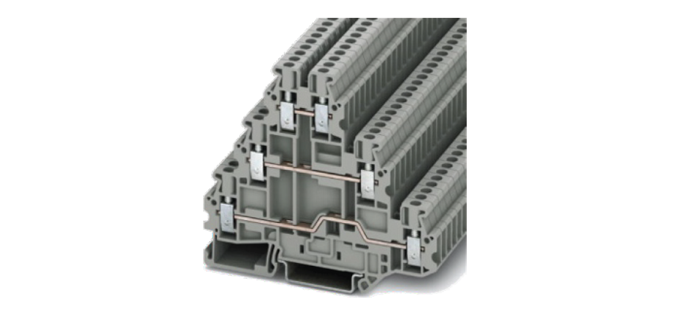

Clema Triple Piso
Características
Borne multipiso, Sección: 0,14 mm² - 4 mm²,
AWG: 26 - 12, Tipo de conexión: Conexión por
tornillo, Anchura: 5,2 mm, Color: gris, Tipo de
montaje: NS 35/7,5, NS 35/15.
Mediante los fosos funcionales disponibles para
cada piso, las tareas de distribución de
potencial pueden realizarse ahorrando tiempo
Para una buena visión de conjunto, los puntos
de embornaje tienen una gran superf. rotulable
Con los bornes compactos de tres pisos se
consigue una obturación del cableado muy alta
Comprobado para aplicaciones ferroviarias

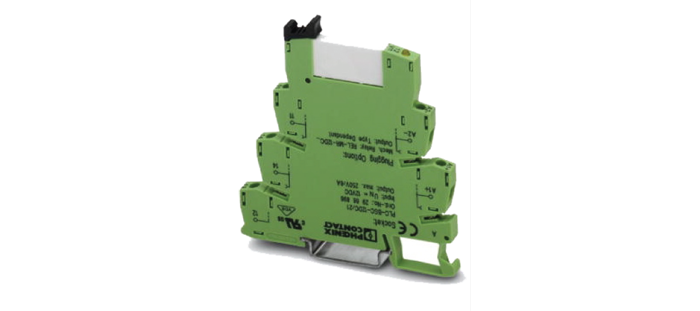

Relevador tipo Clema
Características
Interfaz PLC, compuesta por borne de base PLCBSC.../
21 con conexión por tornillo y relé miniatura
enchufable con contacto de potencia, para el montaje
sobre carril NS 35/7,5, 1 contacto conmutado, tensión
de entrada 24 V DC
Construcción estrecha
Conexión eficiente al cableado de sistema mediante adaptador V8
Separación segura según DIN EN 50178 entre bobina y contacto
Relés estancos RT-III
Puentes enchufables funcionales
Circuito de entrada y antiparasitario integrado

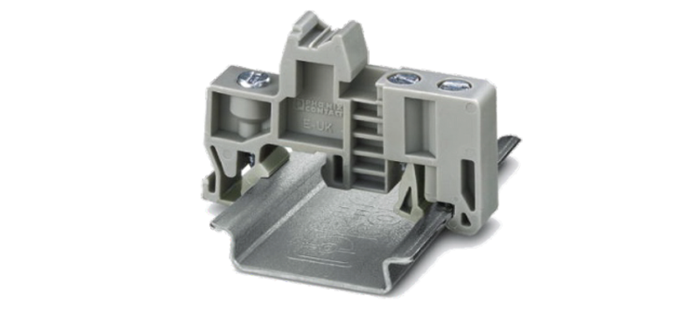

Topes
Características
• Soporte final
• Anchura: 9,5 mm
• Altura: 35,3 mm
• Longitud: 50,5 mm
• Color: gris
• Con pie universal para carriles simétricos NS 35 y NS 32
• Construcción alta y baja
• Rotulable en superficies grandes

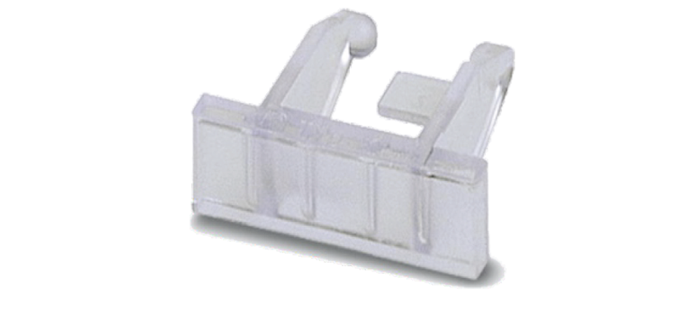

Porta Rotulos
Características
• Marcador de regletas de bornes, para la señalización de regletas
• Encajable sobre los topes finales
• E/UK o CLIPFIX35
• Superfiie útil: 25 x 6 mm
• Longitud: 28 mm, Ancho: 8 mm

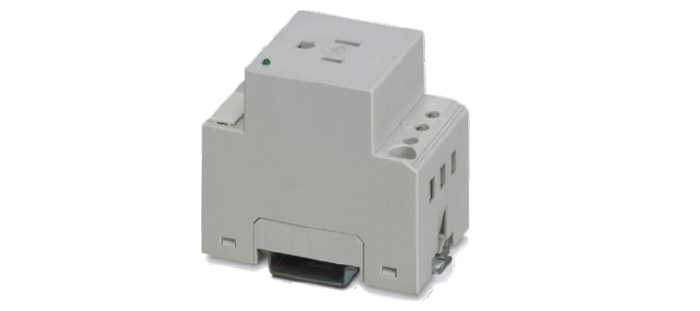

Contacto Polarizado
Características
Toma de corriente de armario de control para montaje en carril simétrico
y en interfaz de servicio, con indicación luminosa, color de la carcasa:
gris, con conexión por tornillo, variantes de países: EE.UU.,anchura de la carcasa 45 mm.

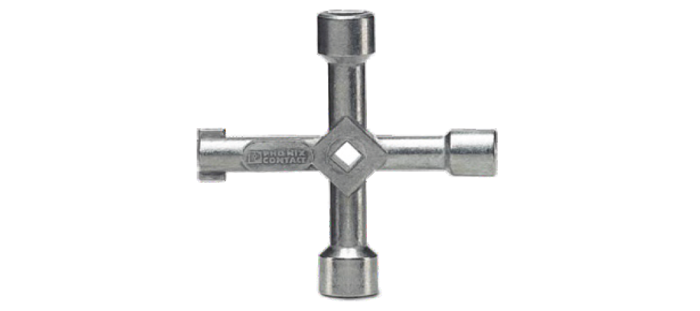

Llave Universal
Características
Llave de armario de distribución, metálica, para todos los armarios
de usuales

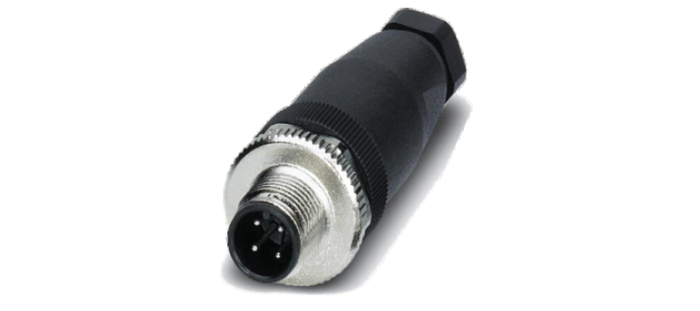

Conectores sin cable
Características
Conector, 4-polos, Conector macho par M12,
codificado A, Conexión por tornillo, Material
de moleteado: Fundición inyectada de cinc,
niquelada, Prensaestopas Pg7, Diámetro
exterior del cable 4 mm, 6mm
Aplicación segura en campo gracias a altos
grados de protección
Flexible: conector enchufable para la
confección in situ
Conexión por tornillo: técnica de conexión
probada para una gran selección de
conductores diferentes

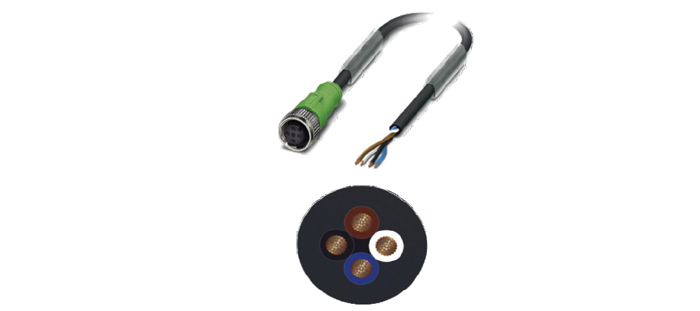

Conectores con Cable
Características
Cable para sensores/actuadores, 4-polos, PUR sin halógenos, negro
grisáceo RAL 7021, extremo de cable libre, a hembra de conexión par
M12, codificado A, Longitud de cable: 1,5 m.
Sencillo y seguro: componentes
enchufables 100% probados eléctricamente
Nuestro estándar: el cable robusto PUR sin halógenos

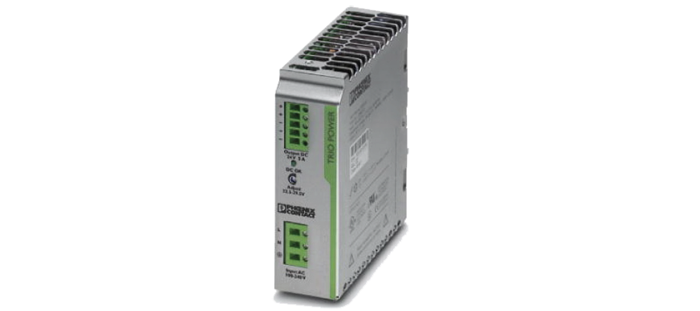

Fuente Trio
Características
Fuentes de alimentación TRIO POWER con
funcionalidad estándar.
Con variantes monofásicas y trifásicas hasta 960
W, TRIO POWER resulta especialmente adecuada
para la construcción en serie de máquinas . La
entrada de amplia gama y el paquete internacional
de homologaciones facilitan el empleo a escala
mundial.
La robusta caja metálica, la elevada rigidez
dieléctrica y el gran rango de temperatura
garantizan una elevada seguridad de alimentación.

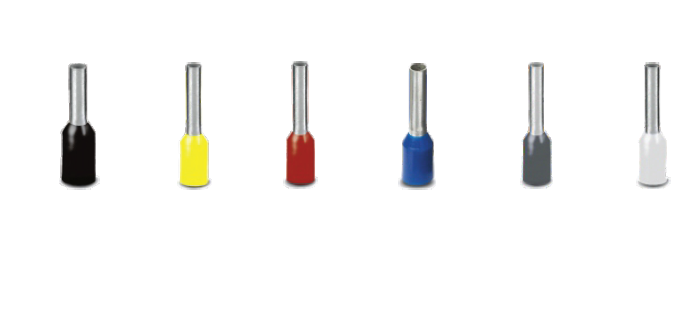

Punteras
Características
Las punteras con manguito de plástico son de cobre
electrolítico blando con estañado galvánico.
Con las punteras AI 0,25, también pueden prepararse
conductores de 0,14 mm².
Aumentan la seguridad de aislamiento en conexiones
contiguas muy cercanas y evitan la abertura de hilos.

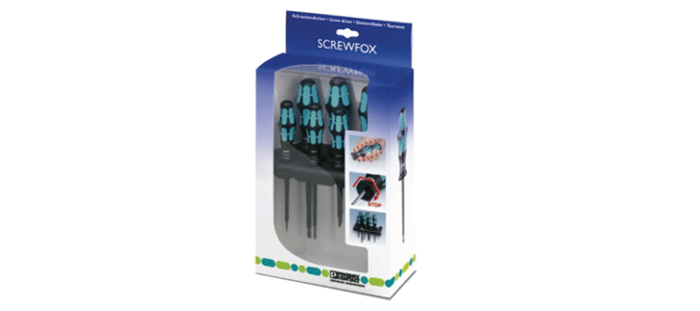

Juego de Herramientas
Características
Set de destornilladores,
cruz/ranura Phillips Recess,
aislamiento VDE, 6 piezas, incl.
rack.
Los juegos de destornilladores
SF-SL... están disponibles en
diferentes ejecuciones.
Incluye soporte para destornillador
para montaje en pared.

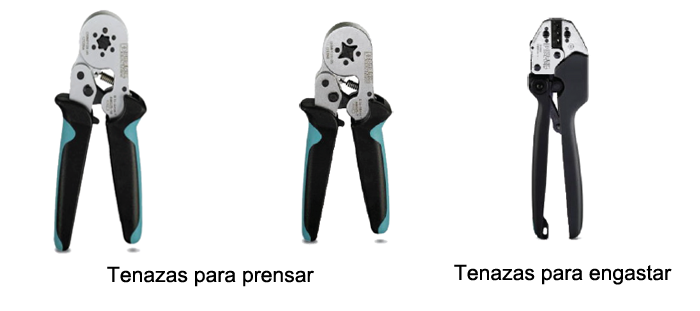

Tenazas para Prensar
• Pinza de crimpado, para punteras sin collar aislante según DIN 46228 parte 1 y punteras con collar aislante según DIN 46228 parte 4, 0,14 mm², 6 mm², 10 mm² bloqueo forzoso desbloqueable, introducción lateral.
• Estas compactas tenazas para prensar están diseñadas para trabajar con poco esfuerzo.
• La disposición de las empuñaduras y la matriz permite introducir la puntera en cualquier posición de agarre.
Tenazas para Engastar
• Pinza de crimpado para hembras de enchufe plano sin aislar de 2,8, 4,8 y 6,3 mm, 0,5 - 6 mm², engaste B.
• Engastado de alta calidad duradera, estaciones de matriz señalizadas para el procesamiento preciso de las secciones correspondientes
Bloqueo forzoso desbloqueable

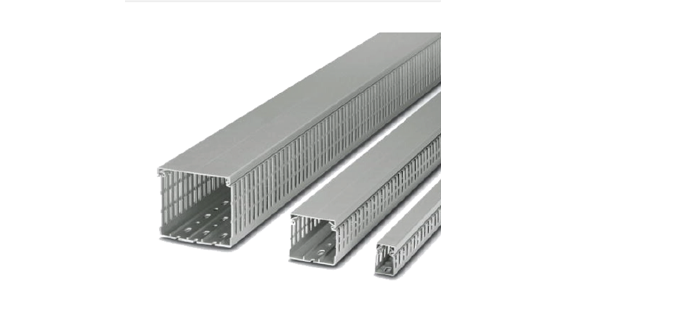

Canaletas Phoenix
Características
Corte ligero, con poco esfuerzo y sin rebabas gracias a las
tijeras para canaletas de cableado CUTFOX CD
Las tijeras para canaletas de cableado PPSCD permiten un
corte ligero, con poco esfuerzo y sin rebabas gracias a su
transmisión por palanca y su especial geometría de corte
Separar los nervios sin herramientas y sin que queden
rebabas mediante el punto de ruptura nominal
Las cabezas anchas y achaflanadas de los nervios de la
canaleta garantizan un montaje sencillo y una perfecta
sujeción de la tapa
Sujeción segura de los conductores tendidos mediante
grapas de hilos encajables en los nervios
Con los remaches expansibles de plástico se pueden fijar de
forma sencilla canaletas de cableado con ayuda de la
herramienta de fijación de remaches
Color Azul y Gris

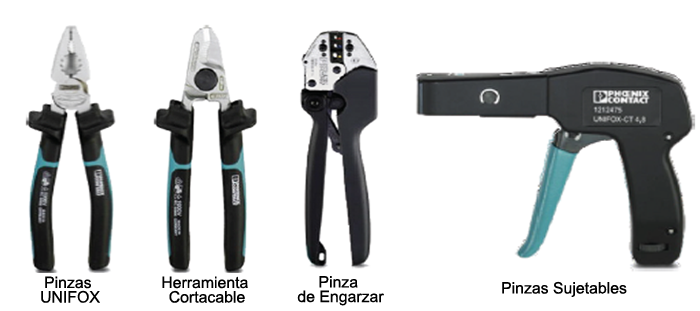

Pinzas
Herramienta Cortacable
• Cortador de cables, cortante de precisión con macrodentado, para cobre y aluminio hasta 50 mm², homolog. VDE 1000 V CA/1500 V CC
• Herramientas de corte comprobadas según VDE de acero especial de alta calidad.
• Filo cortante templado en horno de inducción para rendimiento estable a largo plazo
Pinzas UNIFOX
• Alicantes universales, superficie de agarre estriada opuesta, llave poligonal integrada M8 - M10, homolog. VDE 1000 V CA/ 1500 V CC
• Empuñadura ergonómica para un trabajo sin esfuerzo
• Relaciones de transmisión favorables para una gran potencia de agarre y corte
• Esfuerzo notablemente reducido para el usuario
• Alicates universales UNIFOX, con aislamiento de protección VDE rectas y acodadas
Pinzas para Engarzar
• Pinza de engarzar, para terminales de cable aislados, 0.5 mm², 6.0 mm², (rojos, azules, amarillos), engaste oval, simétrico.
• La precisas matrices ofrecen un nivel permanente de alta calidad en la preparación de contactos
Pinzas Sujetables
• Ergonómica herramienta p. agarrar y cortar sujeta-cables en una sola operación La fuerza de tensado, que se ajusta sin
escalonamiento, se indica con una escala en la empuñadura
• Al alcanzarse la fuerza de tensado, el trozo sobrante que sobresale se corta automáticamente a ras
